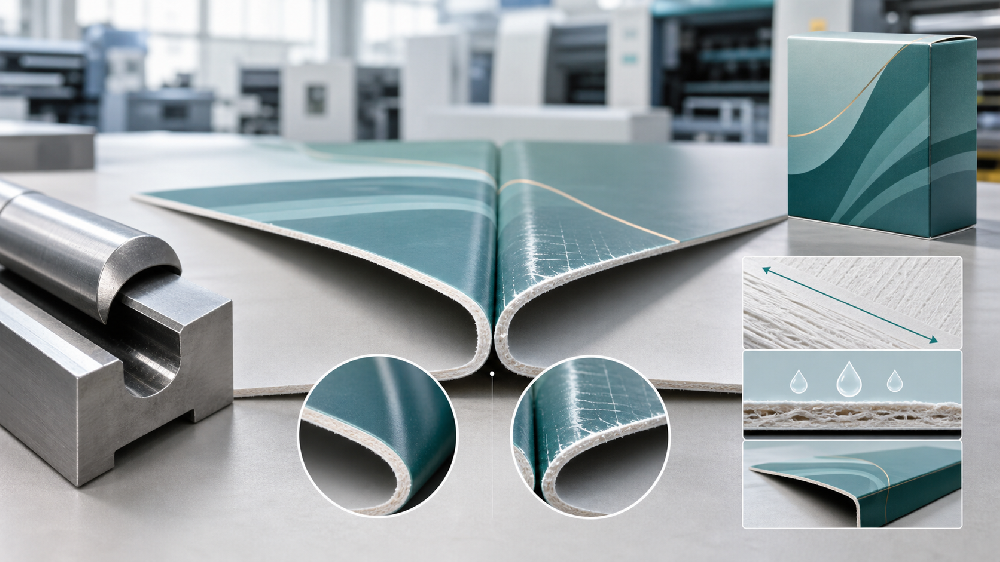

直接答案：彩盒压痕处爆线、爆边或发白，通常不是单一的“压力不够”，而是纸板含水状态、纤维方向、纸板厚度、压痕刀与底模槽匹配、覆膜或上光后的表面延展性，以及折叠条件共同作用的结果。正确处理顺序是先确认爆裂发生在哪一层，再稳定纸板与车间环境，随后用同批材料试配压痕槽宽、槽深和模切压力，最后做实际角度折叠与成盒验证。未经试验直接加深压线或给纸张喷水，可能让爆线变成分层、翘曲或粘合不良。

彩盒在平张状态下印刷效果正常，经过模切、压痕和折叠后却沿折线出现白线、油墨开裂、膜层发白甚至纸板爆边，是包装生产中较常见、也较容易误判的问题。尤其是深色满版、覆哑膜、逆纹折叠、短纤维纸板或冬季偏干环境，细小缺陷会更醒目。

下面结合纸板状态、压痕工具、表面处理与折叠工序，给出一套可用于打样沟通和大货排查的思路。文中的设备参数仅用于说明判断方法；具体刀线与底模组合，应以纸板实测厚度、材料供应商资料、模切设备状态和现场试样为准。

一、先分清“白线、爆墨、爆膜、爆纸”

同样看起来是一条白色折线，失效层次可能完全不同。用放大镜观察折线，并轻拉、反折样品，可以先做初步区分：

• 油墨或上光层开裂：裂纹停留在印刷表面，纸板纤维基本完整，深色满版区域最明显。

• 覆膜发白或脱层：膜面沿折线出现银白色、细泡或局部分离，可能与胶黏剂、固化时间及压痕拉伸有关。

• 纸板表层爆裂：涂布层和纤维同时断开，能看到毛边，说明折叠外侧承受的拉伸已超过材料能力。

• 纸板内部分层：外观不一定开裂，但折线发软、鼓起或内部剥离，多与压痕过重、槽型不合适或纸板层间结合有关。

二、纸板含水状态为什么会影响爆线

纸张和纸板会随环境相对湿度交换水分。材料偏干时，纤维柔韧性下降，涂布层、油墨层和膜层在小半径折叠处更容易超过延伸极限；材料吸湿不均时，又可能带来翘曲、套准和模切输纸问题。因此，排查重点不是追求某个脱离材料的固定含水率，而是让待加工纸板在受控环境中达到相对稳定，并保持取样、测量和生产条件可追溯。

ISO 187规定了纸和纸板调湿与试验用的标准大气条件；ISO 287规定了纸和纸板货批水分含量的烘箱法测定。实际生产中，可把材料批次、到货时间、车间温湿度、开包时间和异常位置一起记录。不要只测一张表面纸，也不要凭手感判断整批材料。

不建议直接喷水补救：局部喷水会造成表里、左右含水不均，可能暂时掩盖折裂，却增加翘曲、印面水斑、粘合和尺寸稳定风险。应先隔离异常材料，与纸板供应商和生产现场共同确认调湿方式。

三、纤维方向与折线方向怎么配合

纸板顺纤维方向和横纤维方向的弯曲性能不同。通常，折线与纤维方向的相对关系会影响折叠阻力、回弹、挺度和表层拉伸表现。盒型设计阶段要同时考虑主折线、盒身挺度、糊盒走向和排版利用率，不能只为节省纸张而改变纸纹方向。

遇到爆线时，可用同批未印纸制作两组方向相反的条样，在相同压痕条件下折叠比较。如果缺陷随方向明显变化，就应把纸纹方向列入刀模图和采购规格；如果两个方向都裂，则继续检查材料偏干、涂层脆化或压痕组合。

四、压痕刀和底模槽不是越深越好

压痕的目的，是让纸板在预定位置形成可控的材料位移区，使折叠时外层获得足够伸展空间、内层完成受控压缩。槽太窄或压力过大，纸板可能被过度挤压并产生分层；槽太宽或压力不足，压痕轮廓不清，折叠会游走、回弹或挤压印面。

设置时至少要一起确认这些变量

• 纸板实测厚度，而不是只看名义克重；

• 原纸结构、涂布与再生纤维比例造成的材料差异；

• 压痕刀厚度、刀高、刃口状态与平行度；

• 底模槽宽、槽深、槽肩形状和安装定位；

• 折线与纸纹方向、相邻刀线或开窗的距离；

• 印刷、UV上光、覆膜、烫印等表面处理后的总厚度与延展性；

• 模切机压力均匀性、垫版状态以及刀模磨损。

不存在适用于所有彩盒的单一槽宽或压力数值。可先按纸板和模切耗材供应商的选型资料建立起始组合，再用同批材料做逐级试压。每次只改变一个变量，并保留编号样，才能判断真正有效的调整。

五、覆膜、上光与印刷层也会改变折叠表现

印刷后的彩盒是多层复合结构。油墨膜层、UV光油、覆膜材料和胶黏剂的柔韧性、附着与固化状态，都可能影响压痕处的延伸。刚覆膜或刚上光就进入强折叠，若胶层或涂层尚未达到稳定状态，更容易出现发白、翘膜或表面开裂。

对深色满版和高要求外观盒，打样不能只看平张色差。应使用与大货一致的纸板、油墨、表面处理、刀模和糊盒工艺，完成“印刷—表面处理—模切压痕—静置—折叠—成盒”的完整验证。涉及开窗、双折线、小盒高克重纸板或贴近烫印区域时，还要检查局部应力集中。

六、从打样到大货的排查顺序

1. 锁定样本：标记订单、材料批次、纸堆位置、机台方向和缺陷位置。

2. 判断失效层：区分油墨、光油、膜层、纸板表层或内部层间问题。

3. 测量与对照：实测纸厚，记录环境；用未印、已印、覆膜后的样品逐层比较。

4. 检查设计：确认纸纹、折线、开窗、粘口和局部重墨/烫印的位置关系。

5. 单变量试压：按编号更换槽型或调整压力，不同时改多个参数。

6. 按实际方式折叠：做90°、目标角度以及必要的反折，观察外观与层间状态。

7. 完成成盒验证：检查糊口、方正、回弹、装配和运输模拟后的折线稳定性。

8. 封样并记录：确认合格样、工具组合、环境和放行标准，为大货巡检提供依据。

七、彩盒爆线大货检查清单

八、常见问题 FAQ

1. 彩盒爆线时，给纸张喷水可以吗？

不建议把局部喷水作为常规解决方案。它会带来含水不均、翘曲和印面风险。应先测量并确认材料与环境状态，再采用受控调湿或更换异常材料。

2. 把压痕加深就一定能解决吗？

不一定。加压可能让折线更清楚，也可能使纸板层间受损或把表面拉裂。要结合纸厚、槽宽、槽深、纸纹和失效层做单变量试验。

3. 为什么冬季或空调环境更容易出现爆线？

低湿环境下纸板容易失水，纤维和表面复合层的折叠适应性可能下降；但是否爆线仍与材料、压痕和表面工艺共同相关，应以现场记录和对照样验证。

4. 同一个文件、同一套刀模，为什么换批纸后结果不同？

不同批次纸板的实测厚度、纤维组成、涂层、层间结合和含水状态可能存在差异。换批后应重新做首件，而不能只沿用上批压力。

5. 客户提供的成品样不爆线，复制参数就够了吗？

还不够。需要确认样品纸种、纸厚、纸纹、覆膜/上光结构、生产时间和折叠方式。外观相似的材料不代表折叠性能相同，应通过完整工艺打样复现。

九、结论：用完整工艺样解决，而不是凭经验补救

彩盒压痕爆线的核心，是折叠位置各层材料无法在当前结构和条件下完成受控压缩与伸展。有效的处理方法应从失效层判断开始，以同批材料、真实表面处理和实际成盒方式做验证，再确定压痕工具与生产窗口。

中山博雅彩色印刷有限公司可根据彩盒结构、纸板、印刷版面、表面工艺及使用场景，协助客户在打样阶段检查纸纹、刀线和折叠风险，并通过成盒样确认外观与装配效果。询价或打样时，建议同时提供展开图、成品尺寸、纸张要求、表面处理和可接受的折线标准，以便更准确地评估。

参考标准与资料：
   1. ISO 187:2022, Paper, board and pulps — Standard atmosphere for conditioning and testing and procedure for monitoring the atmosphere and conditioning of samples.
   2. ISO 287:2017, Paper and board — Determination of moisture content of a lot — Oven-drying method.
   3. ISO 534:2011, Paper and board — Determination of thickness, density and specific volume.
   4. TAPPI T 402, Standard conditioning and testing atmospheres for paper, board, pulp handsheets, and related products.
   5. TAPPI T 412, Moisture in pulp, paper and paperboard.
