直接结论：刀版图（也常称刀线图）不是包装效果图，而是把包装的裁切、压痕或折叠、糊口、插口、开窗、出血和安全区放在展开图上的生产沟通文件。交付给包装厂时，采购方应同时提供产品尺寸、盒型、纸材、内装、工艺和版本信息；接收厂应按项目和自身文件规范复核，并通过结构白样确认装配关系。

通用模板可以帮助设计师讨论方向，但不能因为改了长、宽、高就直接进入量产。只要尺寸、盒型、纸材、内托或会影响成型的工艺发生变化，就应重新评估刀版图；结构确认与颜色、表面工艺确认也应分开记录。

图1（示意图）：包装刀版图中的盒型、出血、折线与糊口核对示意。图中内容用于解释一般关系，不代表某个客户订单的量产尺寸或测试记录。

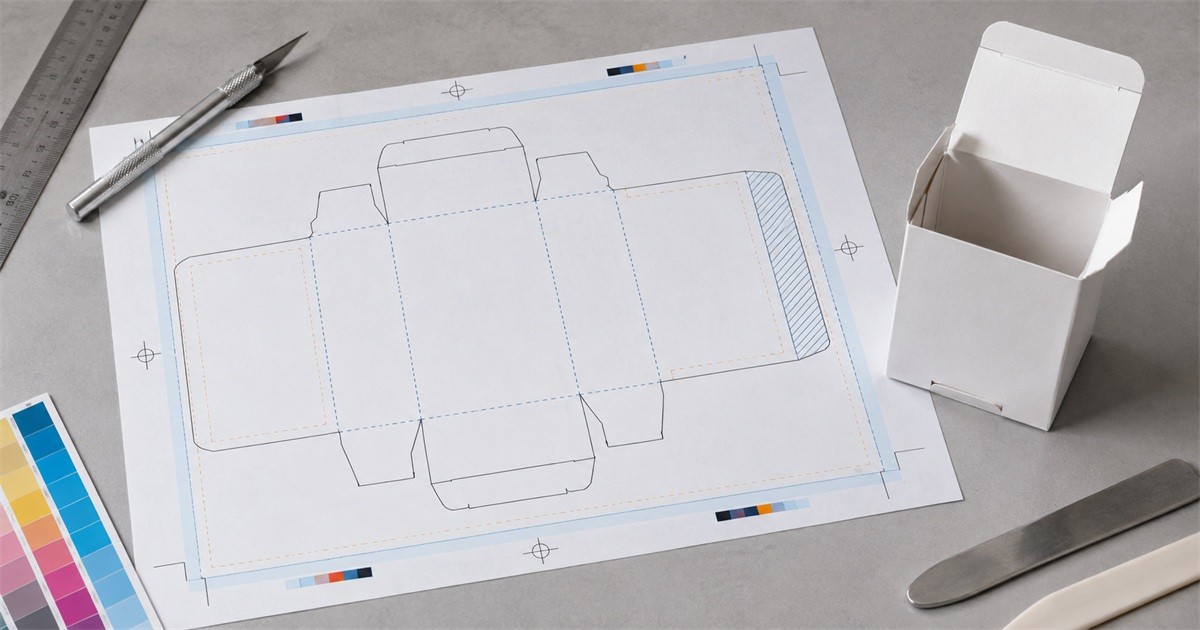

结构白样与印刷样核对关系示意（示意图）

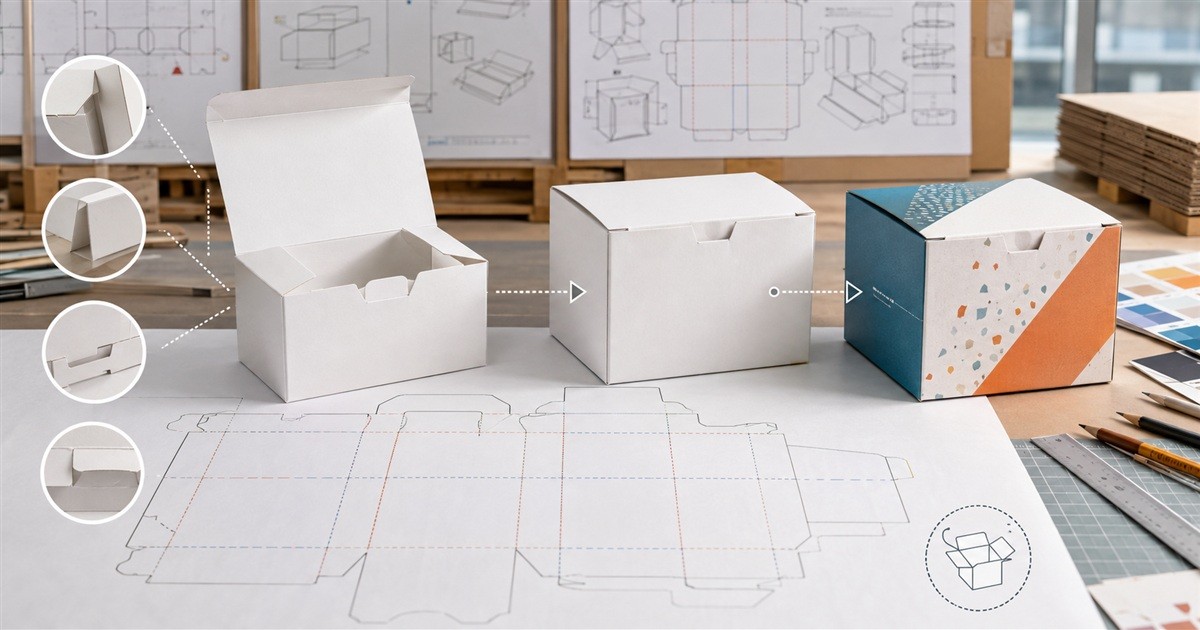

包装刀版图中的盒型、出血、折线与糊口核对示意图（示意图）

一、刀版图是什么？画图前先补齐输入表

刀版图能否落地，首先取决于输入是否完整。报价和打样前，建议把下列信息一次整理给接收包装厂：

输入项目	需要写清的内容	会影响什么
产品与尺寸	产品长、宽、高、重量、易损位置、取放方向，以及尺寸是实测值还是已有包装尺寸	盒内空间、装配间隙、开口方向和承重点
盒型与开合	反插盒、扣底盒、飞机盒、天地盖、书型盒、抽屉盒或其他结构	展开逻辑、折线、插舌、锁底、糊口和装配顺序
纸材与厚度	纸张或纸板类型、克重或厚度、单瓦或双瓦、纸纹或楞向	折叠补偿、成型间隙、挺度和爆线风险
内装与配件	纸托、EVA、吸塑、隔断、磁铁、丝带、贴窗、易撕结构等	避让位置、固定方式、盒内尺寸和装配动作
印刷与工艺	印刷颜色、专色、覆膜、烫金、压纹、局部UV、击凸及工艺范围	图层、避让、加工顺序和表面厚度变化
订单与运输	SKU、语言版本、数量、装箱方式、运输方式和目标市场要求	版本管理、外箱配合、样品范围和验收边界

尺寸尤其要写清是产品尺寸、盒内尺寸、成盒外尺寸还是展开尺寸。若只有一个长宽高数字，包装厂无法判断是否已经考虑纸材厚度、内托和装配间隙；有实物样品时，应注明测量基准，并把需要保护或不能受压的位置标出来。

二、彩盒、礼盒和瓦楞盒的刀版逻辑不同

同样的内装尺寸，换一种盒型或纸材，刀版图也可能完全不同。采购时不要只比较展开面积或单价，还要先确认结构能否满足开合、固定、展示和运输要求。

包装类型	刀版图重点	打样时重点看
折叠彩盒、卡盒	裁切线、压痕线、插舌、糊口、锁底和纸纹方向	插合是否顺畅、盒口是否平齐、产品是否顶盖或晃动
天地盖、书型盒、抽屉盒	外盒、内盒、裱纸、内衬和配件可能对应不同结构文件	盖合间隙、书脊或抽拉手感、内装位置和包边转角
瓦楞盒、运输箱	楞型、厚度、楞向、开合方式、锁底或封箱方式	装箱空间、堆叠和搬运要求，以及内装保护关系

因此，刀版图应与纸材和盒型绑定管理。天地盖或精装盒不能直接套用折叠彩盒模板；瓦楞盒也不能只改外轮廓而忽略楞向、纸板厚度和装箱方式。

三、刀版图出血和安全区怎么标

裁切线：表示纸板最终被切开的边界。
压痕线或折线：表示需要压出折痕、但不能被完全切断的位置。
糊口、插口和锁底：标出胶黏剂或插合区域，并检查是否与文字、折线和装配动作冲突。
开窗、打孔和撕裂线：有这些结构时，应单独标明位置、范围和加工要求。
出血与安全区：背景或底色延伸越过裁切边界；文字、条码、二维码和品牌标志则应避开裁切线、折线、糊口和开窗边缘。
工艺图层：烫金、专色、压纹、局部UV等应按接收厂规范使用独立图层，并写清工艺名称和范围。

出血不是所有包装项目都固定使用同一个数值。Adobe Illustrator 官方文档（页面标注最后更新为2023年5月24日）将bleed说明为延伸到裁切边界之外的图稿，并提示具体大小要结合用途和印刷厂建议。实际刀版图应以接收工厂的印刷方式、裁切条件和文件规范为准。

包装印前还包括文件检查、颜色管理、刀版与设计对齐、套印处理和打样确认。Esko的包装印前概览（页面日期为2026年6月2日）将这些环节视为连接设计审批与生产输出的准备工作；它可以帮助理解通用流程，但不替代具体项目规范。

四、包装文件交付清单：客户和包装厂分别确认什么

先交项目输入：产品实测信息、样品或照片、盒型方向、内装清单、纸材偏好、工艺要求、数量和运输条件。
再确认结构文件：要求刀版图标出裁切、折线、糊口、插口、开窗、出血和安全区，并注明比例、展开方向和版本号。
叠加印刷设计：设计稿、刀版图和印刷PDF使用同一版本。检查文字、条码、二维码、链接图片、字体、颜色和专色图层是否完整。
制作结构白样：把真实产品或等尺寸替代物装入白样，记录开合、插合、锁底、抽拉、固定和取放问题。
完成印刷确认：在结构通过后，再核对印刷内容、颜色、工艺位置和表面效果，并把最终文件和样品签核记录归档。

事项	客户或设计方先确认	接收包装厂复核或反馈
产品信息	尺寸来源、产品样品、摆放方向、不能受压的位置	盒内空间、装配关系、纸材厚度和成型间隙
结构方案	开合体验、取放方式、内装和运输优先级	折线、插舌、糊口、锁底、纸纹和加工可行性
印刷文件	文字、条码、二维码、品牌图稿和版本批准	图层、出血、对齐、文件完整性和工艺避让
样品意见	使用真实产品测试并集中记录修改点	说明哪些修改会影响刀版、材料、工艺或交期

文件名不要只写“最终版”或“最终最终版”。建议让SKU、语言、盒型、版本号和修改说明同时出现在结构文件、设计稿、印刷PDF、白样照片和确认单中；是否提供可编辑源文件、字体和链接图片，则按接收工厂规范执行。

五、哪些变化会触发重新出刀版

出现下列变化时，应重新评估；如果变化会影响折叠、装配、固定或承重，就不能只改文件名继续沿用旧刀版：

盒型、开合方式、插口、锁底、开窗、打孔或撕裂结构改变；
产品成品尺寸、重量、摆放方向或保护要求改变；
纸材、厚度、瓦楞楞型、纸纹或楞向改变；
内托、隔断、磁铁、丝带、贴窗或其他配件改变；
覆膜、烫金、压纹、局部UV等工艺改变了折叠、粘合或避让关系；
外箱、装箱、堆叠或运输条件改变，并可能影响包装结构。

如果只是修改文字、图片或条码，且结构、尺寸、材料、工艺区域和安全区均不变，通常可以不重做结构刀版，但仍要更新印刷文件、重新进行印前核对，并让接收厂确认新版本。涉及折线、糊口、条码可读区域或关键信息位置时，不能按“只改文案”处理。

六、刀版图打样：结构白样和印刷样各自验证什么

样品	可以重点验证	不能替代的结论
结构白样	真实产品装入、取出、固定、盖合、插舌、锁底、抽拉、糊口、折线、开窗和承重点	最终颜色、专色、套印和表面工艺效果
印刷样或上机样	文字、颜色、条码、工艺位置、套印、覆膜或其他表面效果	真实结构、装配顺序、承重和取放手感

白样签样至少应记录：使用了哪一版刀版图、装入了什么产品、开合和取放是否顺畅、内托和配件是否到位、哪些位置需要修改，以及哪些问题留到印刷样确认。照片可以辅助追溯，但不能代替版本号、文字说明和确认边界。

七、FAQ

客户只改文案，需要重新出刀版吗？

如果结构、尺寸、材料和工艺区域完全不变，通常只需更新印刷文件并重新做印前核对；但应保留新版本并让接收厂确认。若文字变化涉及折线、糊口、条码或安全区，就需要重新评估。

只交一个印刷PDF可以吗？

不建议默认只交PDF。应按接收工厂要求同时整理结构文件、印刷PDF、可编辑源文件及必要的字体、链接图片和专色说明，并把文件版本和修改点写进交付清单；不同工厂的格式要求可能不同。

结构白样签字后就可以直接量产吗？

不能把结构签样等同于印刷和量产签样。白样主要确认盒型和装配，量产前还要完成最终印刷文件、文字、条码、颜色和表面工艺的确认，并明确后续变更是否会触发重新出刀版。

结语：把刀版图当作一次项目确认，而不是一张孤立图纸

准备彩盒、礼盒或瓦楞盒询价时，建议把产品尺寸、盒型、纸材、内装、工艺、数量、运输条件和打样要求放在同一份输入表中，再要求包装厂在报价或确认单中写清版本、材料、样品和量产边界。需要比较不同包装方向时，可先查看站内的精品礼盒定制页面、折叠瓦楞彩盒页面、瓦楞水墨纸箱页面和不同行业的纸质包装解决方案，再结合真实产品和白样结果确定文件。

本文用于包装设计、询价和前期生产沟通，不替代具体盒型、纸材、设备、目标市场或接收工厂的专业确认。最终应以同版本刀版图、真实产品测试、样品签核和书面变更记录为准。
